极低噪声高带宽2000倍固定增益仪表放大器INA848简介 发布时间:2020-10-26 阅读人数:

INA848概述

INA848是TI半导体于220年推出的一款具有2000倍固定增益的极低噪声高带宽仪表放大器。

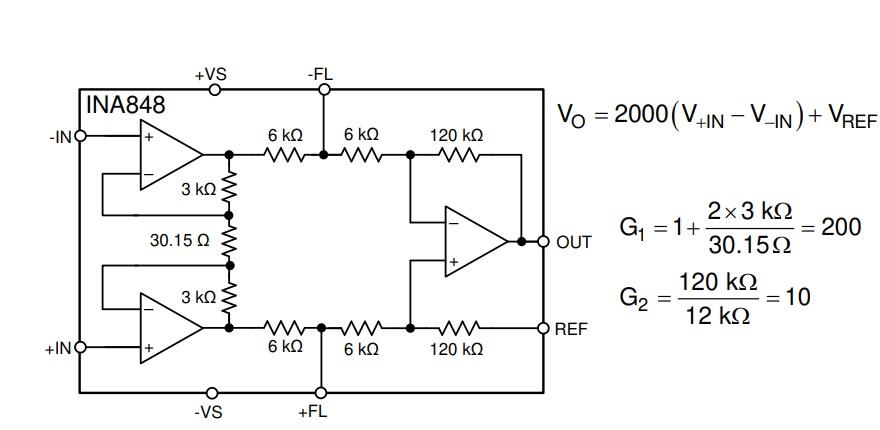

INA848原理框图

INA在848中,仪表放大器是固定增益放大器,INA848是为高精度测量而做了设计优化,例如它具有非常小的、快速的差分输入信号。TI的superbeta拓扑结构,为INA848提供了非常低的输入偏置电流、以及电流噪声。匹配良好的晶体管有助于INA848实现非常低的偏移量和偏移量漂移。匹配内部电阻产生高共模整个输入电压的132dB抑制比范围,以及非常低的增益漂移误差为5 ppm/⁰C(最大值)。

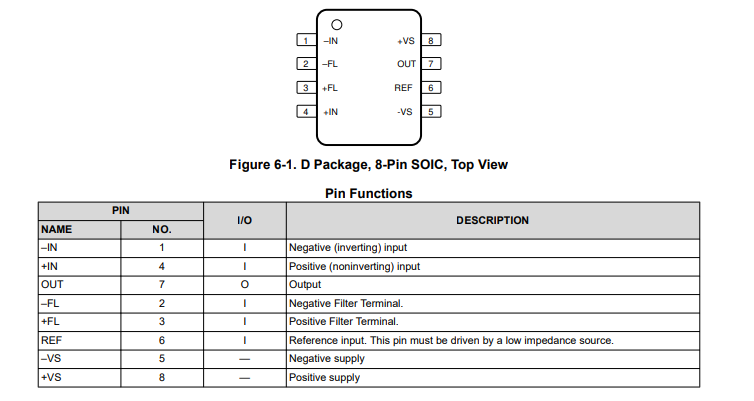

INA848引脚定义



INA848的电流反馈拓扑,以固定增益产生2.8兆赫的宽频带,从而消除了获得阶段。1.3nV/√Hz的极低噪声地板将对等效位数的影响降至最低(ENOB)与高分辨率模数转换器(ADC)接口时。INA848提供在增益级之间增加滤波器的灵活性,(针脚2和3)以保持足够的信号完整性。

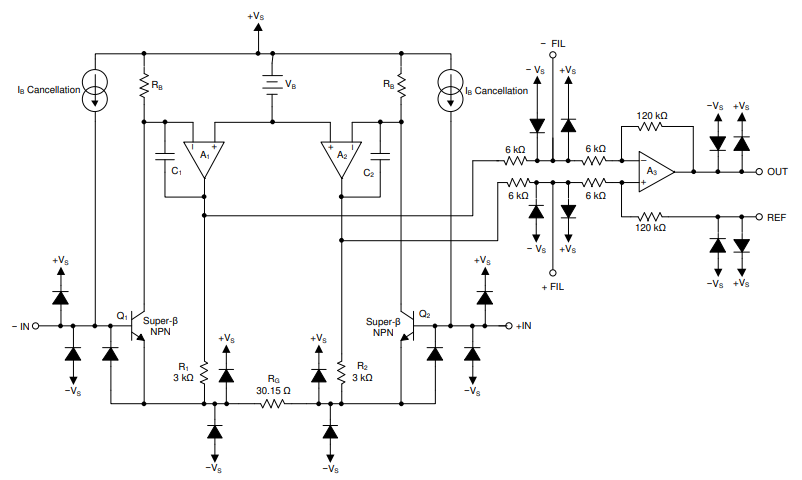

INA848功能原理图

INA848的这些独特功能使其成为高精度测量,如高端医疗仪器,脑电图,振动传感和位移测量领域的理想选择。

INA848布线示意图

INA848用于8-V至36-V单电源电源,或双电源的±4-V至±18-V供电。


综上所述,总结如下:INA848是一款仪表放单器,又名仪用放大器,具有固定增益2000倍,可采用单电源供电,也可采用双电源供电,供电电压范围是8-36V或者是±4至±18V。该仪表放大器具有极地的噪声,较高的带宽,非常适合应用于心电监护,位移检测,温度检测,自动化测量等领域。
