ADS8355,16位1Msps双通道同步采样ADC简介 发布时间:2020-03-11 阅读人数:

ADS8355概述

ADS8355是一种双高速同步采样模数转换器(ADC),支持单端和伪差分模拟输入。该设备支持灵活的串行接口,可以在宽的电源电压范围内工作。灵活的接口使您能够轻松地与多种主机控制器进行通信。通过使用设备支持的两种低功耗模式,可以优化给定吞吐量的功耗。该设备在扩展的工业温度范围(–40°C至+125°C)内完全指定,并可在16针WQFN(3-mm×3-mm)封装中使用。

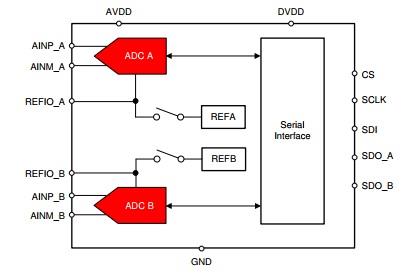

ADS8355原理框图

ADS8355的主要特性简介

1MSPS吞吐量,无延迟输出

双通道同时采样

支持单端和伪差分输入

优异的直流和交流性能:

16位NMC DNL,±1-LSB输入

88分贝信噪比,–97分贝THD

双重,可编程,

2.5-V内部参考

在扩展的工业温度范围内完全指定:–40°C至+125°C

占地面积小:

WQFN-16(3-mm×3-mm)

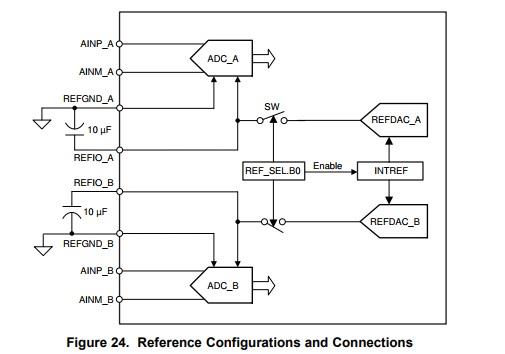

ADS8355参考电压接法


ADS8355的应用领域

伺服驱动位置反馈

光学模块

多功能继电器

电能质量分析仪

三相不间断电源

模拟输入模块

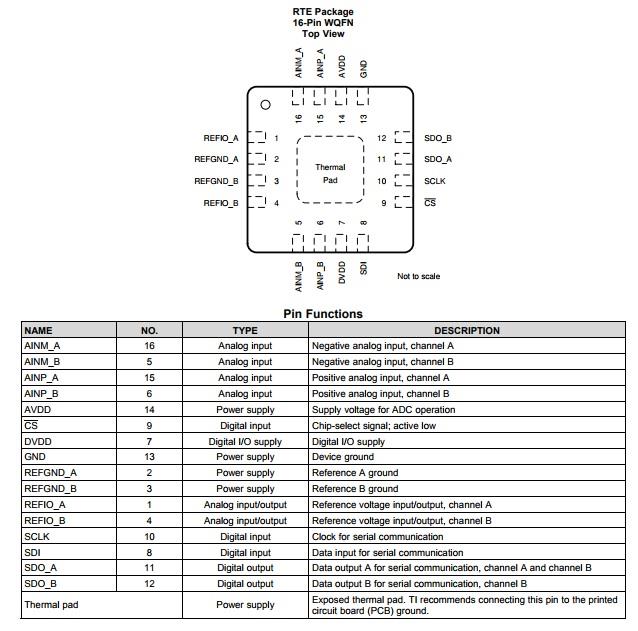

ADS8355引脚定义和功能



      总结

笔者是从事信号隔离器研制的,结合自己的专业实践,笔者认为TI半导体公司推出的ADS8355,是一款新型16位SAR结构的具有1MSPS采样速率的双通道同步采样ADC,其特点和竞争力集中体现在:高速,高分辨率,双通道同步采样,在模拟量数据采集中,包括标准工业信号,电能质量信号的高速同步采样中,具有广阔的应用前景。
