高性能模数转换器ADS1247在使用的时候,PCB布线有哪些注意事项呢?


PCB布线概述

做用最优化的设计,在对PCB上的模拟器件和数字器件进行布线的时候。换句话说就是,需要将PCB尚的模拟器件和数字器件分开来进行布线,PCB上的模拟器件通常包括模数转换器,运算放大器,数模转换器、模拟开关、电压基准等。而数字器件通常包括CPLD、FPGA、微控制器、无线射频收发器、通用串行总线收发器、开关电源芯片等。

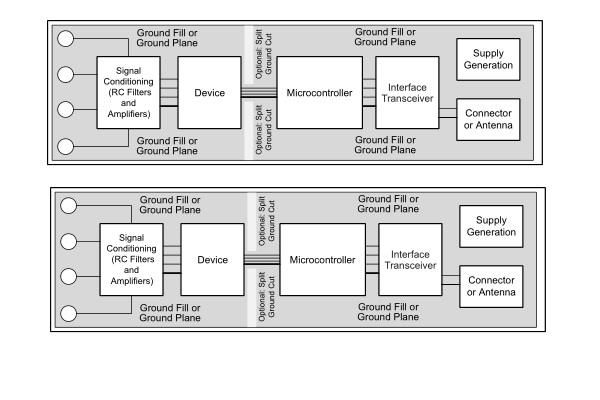

优良的布线例子,如下图所示。

PCB布线举例

需要强调的是,布线不是简单的将各种元器件随便的连在一起,而是有规则的、有规律的、是需要考虑各种因素的,尤其是PCB中含有模拟器件的时候,而且对于各种PCB布线,要具体问题具体对待。

使用模数转换器ADS1247 PCB布线注意事项

ADS1247布线注意事项

下面概括了对于使用了ADS1247、ADS1248的产品如温度变送器、热电阻隔离式安全栅、热电偶隔离式安全栅的PCB布线正确做法,遵照以下做法,能够将ADS1247和ADS1248的性能充分发挥出来。要知好马配好鞍,一款好的ADC需要良好的布线来支撑。

一、一开始就将模拟器件和数字器件分开,将数字信号线尽量远离模拟器件和模拟走线,从而阻止数字噪声耦合到模拟器件当中。

二、将模拟地和数字地分开,模拟地的上面走模拟信号线,数字地的上面走数字信号线,模拟地和数字在最后要通过单点连接在一起。

三、信号线布线层的空白地方用模拟地填充。

四、特别考虑地环路电流返回路径,确保电流返回路径最短,电阻最小、从而减小低电阻,减小来自电源的干扰。

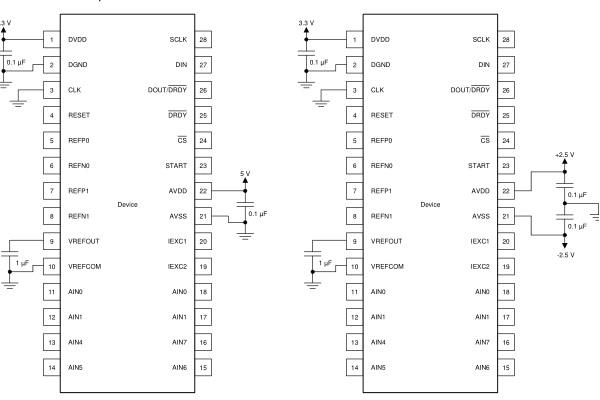

五、在ADS1247的模拟供电电源和数字供电电源上,使用耦合电容,且耦合电容应该和ADS1247的电源引脚位于同一个布线层,从而尽量避免过孔的使用。

六、注意电阻和电感对信号的影响,如电阻对输入编制电流的影响。

七、提防寄生热电偶对测量的影响,因此在PCB布线的时候,特别注意从模拟输入到传感器的导线会产生寄生热电偶,从而带来附加测量误差。PCB上模拟输入端的导线应该尽量完全一样。

八、查分模拟输入端之间的电容不能少了,且该电容应该选用高质量的陶瓷电容,最好是具有更低内阻的C0G(NPO等级)等级的电容。
