SN74HCS27,集成三个独立的带施密特触发器的三输入或非门芯片简介 发布时间:2020-02-22 阅读人数:

隶属于HCS 系列的SN74HCS27是专为噪声敏感型、低功耗坚固耐用型应用而设计的逻辑产品。HC 同等器件相比,HCS 系列提高了信号完整性,同时传播延迟降低了 40%、电流驱动提高了 50%。HCS 系列与 HC 逻辑系列引脚对引脚、插槽兼容,因此可轻松更新您的设计并满足当今应用的需求。

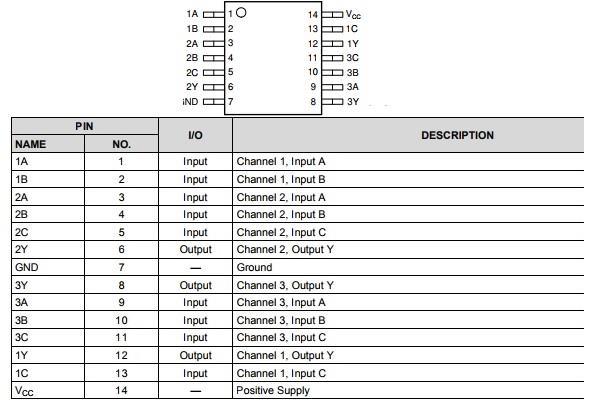

SN74HCS27引脚定义

  SN74HCS27支持宽工作电压范围:2V至6V,且输入端集成了施密特触发器,使得该芯片允许缓慢或噪声输入,该芯片采用低功耗设计技术,ICC为100 nA,–典型输入泄漏电流为±100 nA,5 V时输出驱动为±7.8毫安,扩展环境温度范围:–40°C至+125摄氏度。

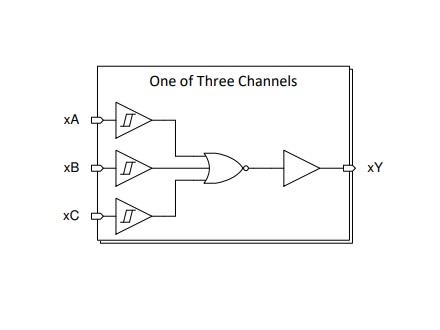

逻辑图

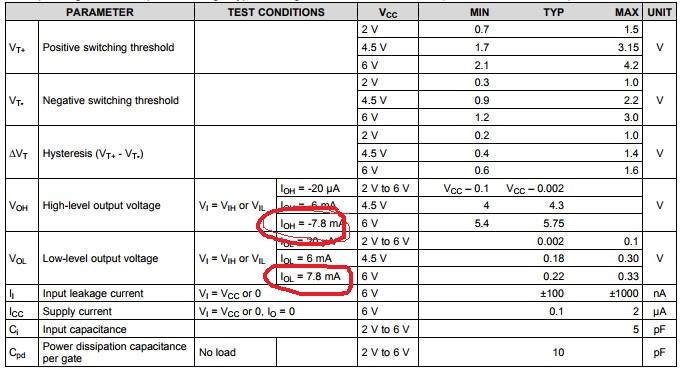

SN74HCS27参数列表


此芯片包含三个独立的3输入或非门,且输入端集成了施密特触发器。每个门执行正逻辑中的布尔函数Y=/(A+B+C)。此芯片,和SN74HC27相比,输出端驱动能力更强,输出端引脚的输入或者输出电流可达到7.8mA,传输延迟更小,且芯片的静态功耗更低。
