OPA862 12.6V、低噪声、单端到差分高输入阻抗放大器简介 发布时间:2020-02-22 阅读人数:

OPA862简介

OPA862 是德州仪器半导体推出的一款将单端源接入差分输入模数转换器 (ADC) 的单端到差分放大器,该放大器可用作单端高输入阻抗传感器接口。该器件在增益设置为 2V/V 的条件下,仅需消耗 3.1mA 的静态电流即可实现 8.3nV/√Hz 的输出参考噪声密度。用户可使用外部电阻器对该器件进行其他增益设置。该器件具有 400MHz 的高增益带宽积和 130V/µs 的压摆率。因此,与同类的单端到差分 ADC 驱动器相比,该器件具有出色的线性度,可提供快速趋稳的 18 位性能。该器件包含一个用于设置输出共模电压的参考输入引脚。

OPA862 完全可在 3V 至 12.6V 的宽电源电压范围内正常工作,并且 具有 轨至轨输出级。该器件使用德州仪器 (TI) 专有的高速硅锗 (SiGe) 工艺制造,在 18 位系统上实现了出色的低失真性能。在断电状态下,器件禁用模式的静态电流仅为 12µA。

OPA862 可在宽达 –40°C 至 +125°C 的工业温度范围内运行。

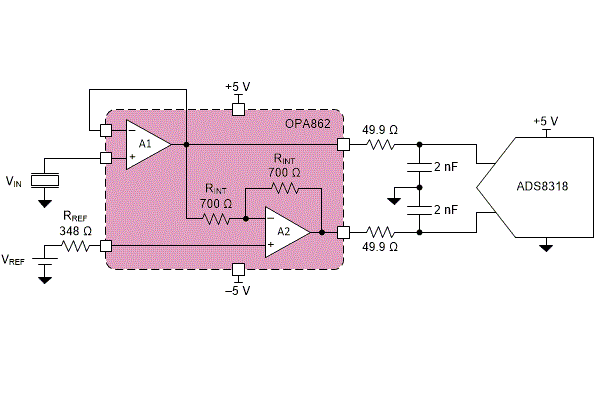

OPA862的应用示例


OPA862特性


宽电源电压范围:3V 至 12.6V

高输入阻抗:175MΩ

电压噪声 (f ≥ 5kHz):

输入参考噪声:2.3nV/√Hz

输出参考噪声:8.3nV/√Hz

差分输出失调电压:±0.5mV(最大值)

输出失调电压温漂:±1.5µV/°C(典型值)

增益带宽积:400MHz


小信号带宽:42MHz (G = 2V/V)

压摆率:130V/µs

HD2、HD3(VOD = 10VPP,50kHz):

–122dBc、–140dBc

轨至轨输出

高线性输出电流:60mA(典型值)

静态电流:3.1mA


禁用模式:12µA 静态电流

扩展工作温度范围:

–40°C 至 +125°C


OPA862的应用领域

16 位和 18 位 ADC 驱动器

压电式传感器接口


数据采集 (DAQ)

麦克风音频接口

内存和 LCD 测试仪

测试和测量

医疗仪器

跨阻放大器 (TIA)


单端高输入阻抗传感器接口
