首页> 新闻资讯 >ADS1118在工业精密测温中的应用

ADS1118在工业精密测温中的应用 发布时间:2020-02-18 阅读人数:

      ADS1118是国知名半导体公司——德州仪器半导体公司推出的高性能16为ADC(模数转换器),在工厂自动化过程控制领域的工业测温和手持式仪器仪表中正在获得越来越广泛的应用,ADS1118的突出优点主要表现在:

1,微小尺寸,仅有2mm*1.6mm*0.4mm,采用QFN封装;


引脚定义


2,低电压供电,可在2-5.5VDC的供电电压下工作,更低的工作电压,为在高性能基础上实现低功耗创造了条件;
3,低功耗设计,在连续工作模式下,仅有150uA的电流消耗;
4,内置可控增益PGA(程控放大器);
5,具有8sps-860sps的采样速率,且可设置;
6,ADS1118内部集成了高精度(误差仅有0.5℃)的温度传感器,尤其在热电偶隔离温度变送器的应用中,可以方便、准确的实现冷端补偿;
7,内部集成了高精度、低温漂的电压基准;
8,可对两路差分信号或者4路单端信号采集。


ADS1118主要技术指标列表

ADS1118技术指标


      正是由于以上8个方面的突出特性,使得ADS1118成为热电偶隔离温度变送器、热电偶温度变送器以及其他工业测温的理想选择。笔者用ADS1118开发的一款热电偶隔离温度变送器中,直接线性化测量实现了不足0.5摄氏度的未校准误差,可以毫不夸张的说,ADS1118是业内非常适合热电偶隔离温度变送器中使用的16位分辨率的模数转换器,同时也是工业测温应用中功耗较低的模数转换器。

ADS1118在热电偶隔离温度变送器中的应用接线图

ADS1118工业测温应用

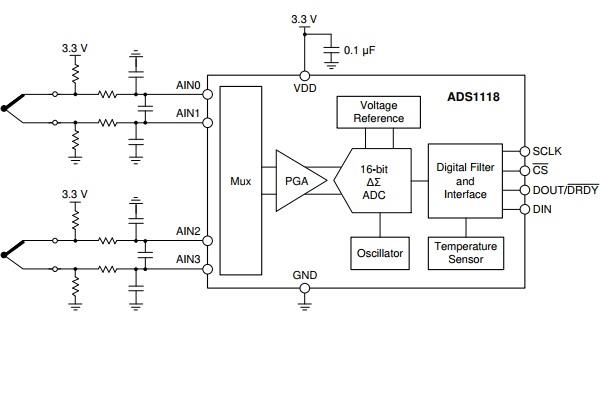

ADS1118的典型应用原理图

ADS1118典型应用

和ADS1120,ADS1247、ADS1248一样,ADS1118在过程自动化工业测温中,兼顾了成本和性能,是一款令人称赞的模数转换器。
