稳钛克隔离式安全栅的安装 发布时间:2020-02-17 阅读人数:

        隔离式安全栅是本安回路的安全接口,它能在安全区和危险区之间双向转递电信号,并可限制因故障引起的安全区向危险区和能量转递。一般安全栅有齐纳式安全栅和隔离式安全栅。

  本安型安全栅应用在本安防爆系统的设计中,它是安装于安全场所并含有本安电路和非本安电路的装置,电路中通过限流和限压电路限制了送往现场本安回路的能量,从而防止非本安电路的危险能量窜入本安电路,安全栅在本安防爆系统中称为关联设备,是本安回路系统的重要组成部分。

  本安防爆系统关联设备,是指安装在安全场所,本安电气设备与非本安电气设备之间的相连的电气设备。

  由于安全栅被设计为介于现场设备与控制室设备之间的一个限制能量的接口,因此无论控制室设备处于正常或故障状态,安全栅都能确保通过它传送给现场设备的能量是本质安全的。

   国家防爆电气产品质量监督检验中心是中华人民共和国地区监督生产安全防爆产品的权威机构,对本安型安全栅产品有着严格、科学、详细的规定,只有通过该监督站认证的企业及其所开发生产的产品才具备符合标准的安全性能,否则可能会给使用方的设备、人员和生产造成无可估量的损害。

       稳钛克隔离式安全栅安装注意事项如下

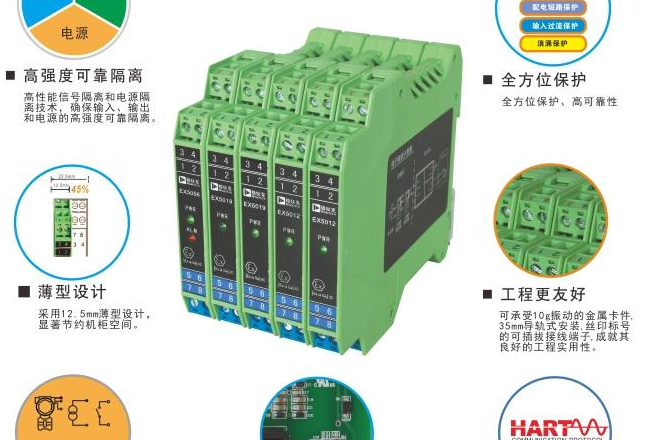

稳钛克隔离式安全栅

      1、 安全栅应安装在安全场所,并且环境条件满足《安全栅选型样本》中的使用条件的要求。

  2、 隔离式安全栅本安端(蓝色端)和非本安端电路的连接导线在汇线槽中应分开铺设,各自采用独立的保护套管。本安侧的配线管道内不允许有其它电源线,包括其本安电路使用的电源线。

  3、 通往危险场所的导线应选用有蓝色标记的本安导线,导线的软铜面积必须大于0.5mm2,绝缘强度应大于500V。

  4、 在对隔离式安全栅进行通电调试前,必须注意隔离式安全栅的型号、接线方法、线路极性等是否符合设计及产品要求中的规定,否则可能对人身及设备造成伤害。

  5、 严禁用兆欧表测试隔离式安全栅端子之间的绝缘强度。如要检查系统的绝缘强度,应先断开全部隔离式安全栅的接线,否则可能引起安全栅内部电路损坏。

  6、 在现场对安全栅进行编程前,必须先将所有接线断开再接入编程器,然后通电编程,否则可能引起不良后果。

  7、 与隔离式安全栅相连接的现场仪表,均应采用通过经国家认定的有关防爆检验部门进行防爆试验、并取得防爆合格证的仪表。

     8、 在设计、安装、使用、维护隔离式安全栅时,应同时遵守本产品使用手册中的说明及《GB3836.15-2010爆炸性气体环境用电气设备 第15部分:危险场所电气安装(煤矿除外)》。

     以上八点着重介绍了稳钛克隔离式安全栅的安装注意事项,了解更多信息,请与公司技术部分联系。
