如何选择一款合适的信号隔离器 发布时间:2020-02-13 阅读人数:

笔者从2006年开始做自控系统,涉及水泥、水处理、化工、冶金、电力等行业的过程控制系统,用到菲尼克斯,魏德米勒,倍加福、爱模、图尔克、稳钛克等国外和国内品牌信号隔离器和隔离式安全栅产品。

众所周知,自控系统的基本要求是可靠和稳定,做为自控系统重要一环的信号隔离器,其质量直接影响到控制系统的可靠性和稳定性,因此,选择一款合适的隔离器产品,有着巨大的现实意义。

笔者结合自己的工程经验,分享信号隔离器的选型经验。

一、选择信号隔离器前,需要弄清楚现场设备和控制室设备以及这两者的接口类型和信号类型,这个是基础。设备类型、信号类型和接口类型决定了信号隔离器的输入信号类型和输入输出接口类型。

二、现场接错线的情况时有发生,这就要求信号隔离器具备“错误接线不损坏”的功能。具体来说,就是,信号隔离器的输入端口线能直接承受24VDC的供电电压,输出端口能承受24VDC的供电电压,信号隔离器的配电输出在短接的情况下具有短路保护功能。供电电源端在隔离器内部异常短路的时候,能能够自行切断与外部24VDC的联系。

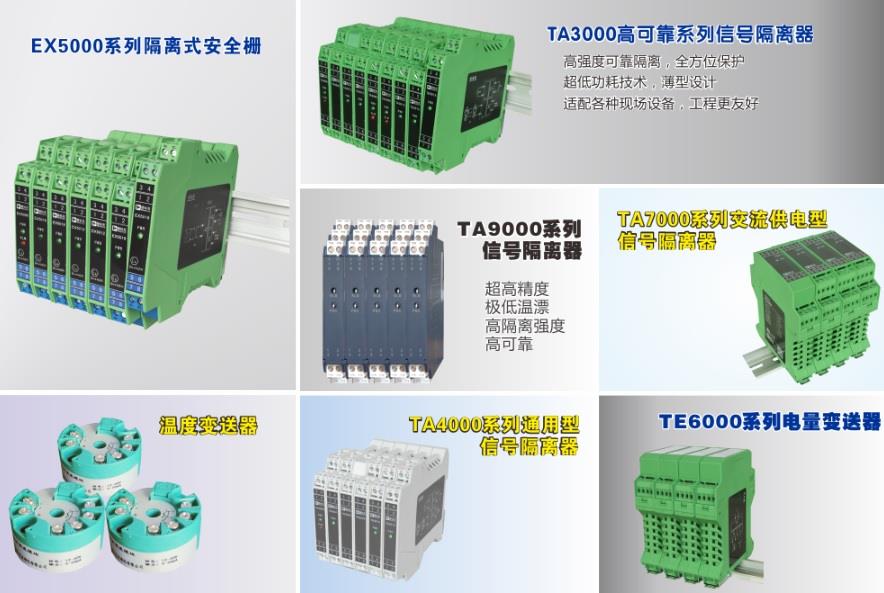

信号隔离器选型


三、选择精度和稳定度高以及输出纹波小的信号隔离器。
    精度的指标,大家都知道,但输出稳定度的指标则并不被广泛了解。如果一款优良的信号隔离器的精度是0.1%精度的信号隔离器,其输出稳定度应该在0.01%的水平,也就是说稳定度通常会比精度高一个数量级,不少国产产品则并不能达到这个水平,精度0.1%精度,输出稳定度则在0.05%。
   输出纹波方面,性能优良的信号隔离器的纹波仅为2mV。

四、尽量选择高隔离强度的信号隔离器。隔离强度越高,其抗共模干扰的能力就越强。

五、尽量选择低功耗的信号隔离器,密集安装时,功耗低的产品,其发热和温升总体低于功耗高的产品。

六、尽量选择低温漂的产品。

七、尽量选择工业级工作温度。部分国产的隔离器工作温度范围定义为0-60℃,尽量选择工作温度范围定义在-20-60℃及以上的信号隔离器

八、精良选择24VDC供电的产品,除非单机应用,尽量不要选择220VAC供电的信号隔离器。

九、尽量不要选择开放电位器调节功能的信号隔离器,这些隔离器在震动的情况下,精度会发生一些改变。

十、尽量选择响应时间短的(意味着响应速度快)的信号隔离器,这样的产品不但能用在过程控制系统中,也能胜任对实时性要求高的工业测控系统中。
