REF102C,为精密而生,无精密不基准。 发布时间:2020-02-13 阅读人数:

REF102C是Ti半导体公司的一款超高精度电压基准,在需要超高精度和超高稳定性电压基准的领域,REF102C被称为基准之王。

几款常用电压基准的比较:

TL431,0.5%初始精度,30ppm温漂。

REF3125,0.1%初始精度,25ppm的温漂。

REF3225,0.1%初始精度,8ppm温漂。

REF5025,0.05%初始精度,3ppm温漂。

有没有更高等级(更高初始精度,更低温漂系数)的基准呢?有。在追求极高精度的设计中,或许会面临这些问题的困扰。
笔者在设计的0.02%初始精度,3ppm温漂系数的,0.1-20mA恒流源电路中。综合性能,价格和供货因素后,最终选择了TI  REF102C型精密电压基准。

REF102

参照TI REF102C的产品手册,了解到:REF102C的核心指标如下:

初始电压10.000V±0.0025mV

初始精度,0.025%

温漂系数:2.5ppm/℃

长期稳定性:5ppm/1000H

极地的直流噪声 5uVpp

极低的负载调整率 10ppm/mA

在同超高精度电阻和高精度运放组成的精密电流发生器电路中,实现了0.1-20mA极高精度的电流输出。通过技术监督局的校准比对,用该基准实现的恒流源发生器,达到了0.02%的精度,且有着基地的额温漂系数和良好的长期稳定性,在信号隔离器和安全栅测试装置中,REF102C成功应用,并且起到了关键的作用。


在REF102C的应用中,有以下需要特别注意事项:

1,在对噪声要求高的时候,NR引脚务对地接电容;

2,在对初始精度要求高的时候,Vout引脚的输出电流不可超过1mA

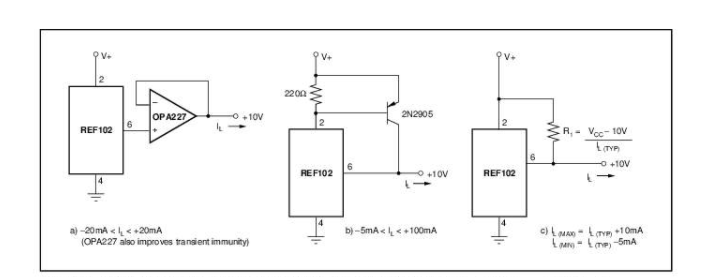

3,在极高精度需求,且有对输出电流有要求的时候,可通过REF102C和三极管搭配实现大电流输出,

4,REF102C在焊接的时候,温度不可过高,尽量实现低温焊接。同样,万分之一初始精度的精密电阻在焊接的时候,也应该做到低温焊接。

5,务必保证对REF102C的供电的电源质量。

REF102C,为精密而生,无精密不基准。
