NCP1030调试心得分享与注意事项 发布时间:2020-02-13 阅读人数:

作为ON 安森美公司小功率开关电源芯片的杰出代表,NCP1030,集成了可承受200V电压的MOS管,开创了小功率开关电源产品的一个新时代。下面对NCP1030的调试心得和经验注意事项做分享,如下:

NCP1030 ,单端反激,多路输出。

开关管关断瞬间,VDS电压波形有尖峰毛刺,次尖峰毛刺是漏感和Cds谐振导致,减小此尖峰毛刺的办法有:

第一,从根本上减小,降低变压器的漏感,方法有三明治绕法,以及尽量少开气隙,但是少开气息,可能会导致磁芯发热乃至饱和,降低电源效率。

第二,外部处理,采用RCD吸收电路。将其尖峰毛刺减小,这样回报尖峰毛刺的能量转移到R上,以热量形式释放。此方法与减小开气息相比,都产生热,一个是磁芯发热,一个是电阻发热。都降低了电源的效率,用效率换取EMC性能。

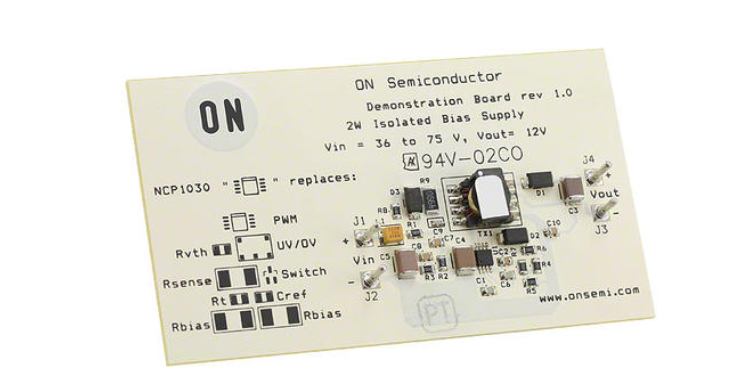

NCP1030

第三,尖峰脉冲对输出电路的噪声几乎不产生影响,尖峰脉冲很高,输出端噪声水平几乎不变化。尖峰脉冲对MOS管有影响,MOS管的VDS可承受的电压,不能高于其尖峰脉冲电压,同时尖峰脉冲影响电路的EMC 性能。

第四,输出端噪声水平,取决于哪些因素呢?取决于电容是否是高频电容,是否是钽电容,取决于接地线是否短而粗。

第五,若采用RCD吸收,在电感量为240uH时,R的值至少是4.99K,C的值是200-300pF,D选用1N4148是可以的。此时大约降低了5%。

第六,R始终是一个死负载,R值太小,会导致电源效率过低,R应适当选大一些。


以上六点就是NCP1030调试心得和注意事项分享,欢迎讨论交流,批评指正。
