克服变频器对仪表和控制系统干扰的几点措施 发布时间:2019-11-16 阅读人数:

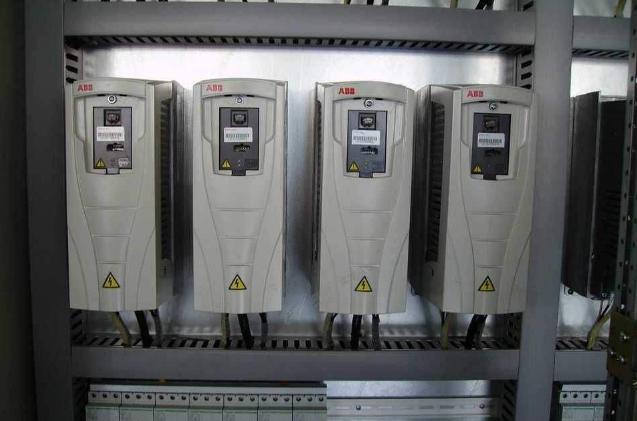

从事电力行业、电机控制,工业自动化行业的,一定不会对变频器陌生,变频器(Variable-frequency Drive,VFD)是应用变频技术与微电子技术,通过改变电机工作电源频率方式来控制交流电动机的电力控制设备,变频器主要由整流(交流变直流)、滤波、逆变(直流变交流)、制动单元、驱动单元、检测单元微处理单元等组成。变频器靠内部IGBT的开断来调整输出电源的电压和频率,根据电机的实际需要来提供其所需要的电源电压,进而达到节能、调速的目的,另外,变频器还有很多的保护功能,如过流、过压、过载保护等等。随着工业自动化程度的不断提高,变频器也得到了非常广泛的应用。


随着变频器在生产和过程控制中被大量使用,由此带来了一个新我们无法回避的问题:变频器运行时产生丰富的谐波,使得离变频器较近的控制系统或仪表出现了干扰问题,如:PLC采集信号产生了较大的测量误差、某些仪表无法正常工作、控制系统甚至出现误动作等等。其实,在现场要判断是否有变频器产生的干扰,要比判断其它类型的干扰要容易的多:可在系统出现干扰时把变频器停掉,如果仪表及控制系统立刻恢复正常或者干扰减弱,就可以判断出系统中具有由变频器引起的干扰。

克服变频器干扰的几点措施


变频器运行时产生丰富的谐波,其干扰途径与一般电磁干扰途径是一致的,即通过电磁耦合、电容耦合产生干扰电压或电流,以供电电源的波动(电源线传导干扰)、信号线传导干扰的形式影响仪表和控制系统。


笔者总结,在工业控制现场,可采取以下措施来克服变频器对于仪表和控制系统产生的干扰:

1,对于电源的扰动,选择多重屏蔽的隔离变压器;

2,在输入和输出信号线上使用信号隔离器,可以有效解决经信号线而来的传导干扰;

3需要选择具有优良电源EMC特性的仪表。稳钛克信号隔离器和安全栅产品电源输入端集成多重滤波抗干扰电路,在变频系统尤其是大功率变频系统中依然保持出色性能);

4,在变送器的输出信号端子上并联4.7微法/100V的电容或在输出信号线对地并接电容,此举会降低测量和控制相应时间,使用时需要注意;

5,信号电缆采用屏蔽电缆,并将屏蔽层单点接地。


以上五点是笔者根据多个项目的对变频器干扰的认识和处理,总结出的克服变频器对仪表和控制系统干扰的几点措施,欢迎评批指正和交流。
